ENGCS

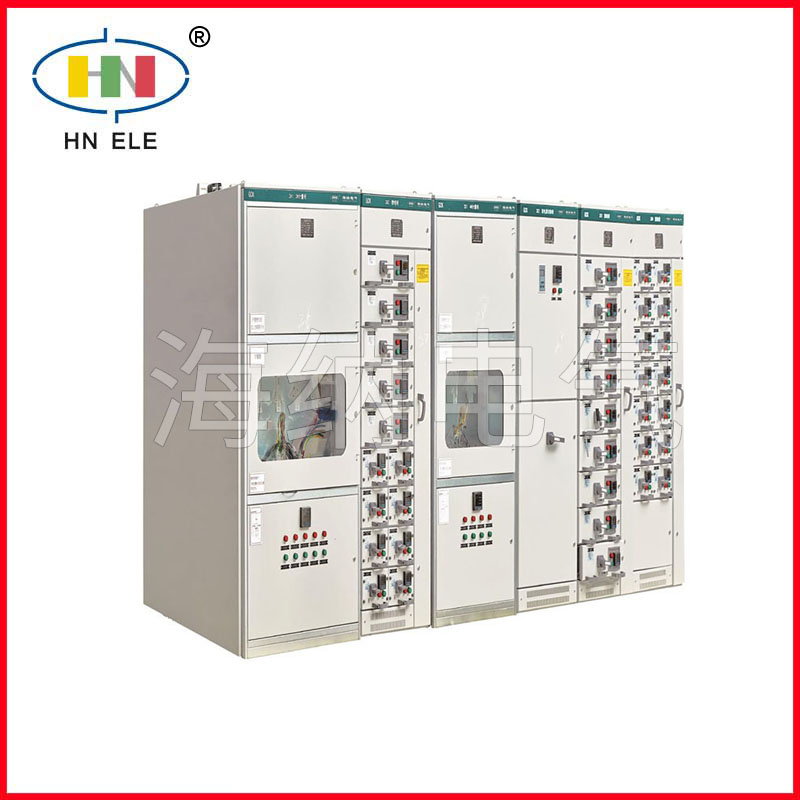

GCS低压抽出式开关柜是一款满足市场需求的高性能产品，适用于配电、电机控制及无功补偿等关键环节。其采用模块化抽出式结构，额定电流可达6300A，支持计算机接口与自动化控制，适用于发电厂、石油、化工、冶金等行业的配电系统。
本产品符合标准：GB/T 7251、JB/T 9661、IEC 61439。
|
主电路额定电压（V） |
400 |
||
|
额定绝缘电压（V） |
690 |
||
|
频率（Hz） |
50（60） |
||
|
额定电流（A） |
水平母线 |
≤6300 |
|
|
垂直母线 |
≤1600 |
||
|
母线额定短时耐受电流(kA/1s) |
50、65、80、100 |
||
|
母线额定峰值耐受电流(kA) |
105、143、176、220 |
||
|
工频试验电压(V/min) |
主电路 |
2500 |
|
|
辅助电路 |
1760 |
||
|
母线 |
三相四线制 |
A、B、C、PEN |
|
|
三相五线制 |
A、B、C、PE、N |
||
|
外壳防护等级 |
IP41、IP40、IP31、IP30 |
||
|
抽屉单元 |
抽屉规格 |
1/2，1，1.5，2，3 |
|
|
工作位置 |
“连接”“试验”“分离” |
||
