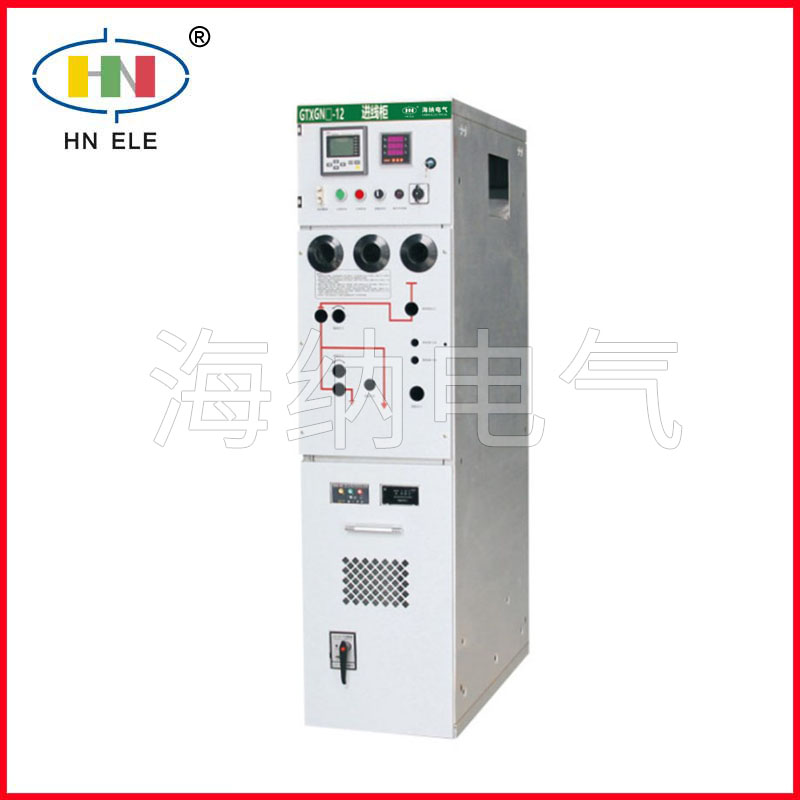

GTXGN□-12固体绝缘环网柜是一款全绝缘、全密封的户内高压配电设备，适用于3.6~12kV三相交流系统。其主导电回路采用环氧树脂等固体绝缘介质整体浇注成型，具备全屏蔽、模块化、高防护等级及无SF6气体的环保特点。该产品结构紧凑，可集成弹簧或永磁机构真空断路器，支持远程监测，适应高海拔、高污染等恶劣环境，用于城市电网、工矿企业、轨道交通等场合，实现可靠的环网供电与智能配电。本产品符合标准：GB/T 62271-200、GB/T 3096、GB/T 1984。
|
产品参数 |
|||
|
额定电压 |
kV |
12 |
|
|
频率 |
Hz |
50 |
|
|
额定电流 |
A |
630 |
|
|
额定短时耐受电流 |
kA/4s |
25 |
|
|
额定峰值耐受电流（峰值） |
kA |
50 |
|
|
额定短路关合电流（峰值） |
kA |
50 |
|
|
额定有功负载开断电流 |
A |
630 |
|
|
额定闭环开断电流 |
A |
630 |
|
|
额定电缆充电开断电流 |
A |
10 |
|
|
工频耐受电压 |
相间、相对地 真空断口 |
kV/1min |
42 |
|
隔离断口 |
48 |
||
|
雷电冲击耐受电压（峰值） |
相间、相对地 真空断口 |
kV |
75 |
|
隔离断口 |
85 |
||
|
机械寿命 |
断路器 |
次 |
10000 |
|
隔离刀、接地刀 |
3000 |
||
|
防护等级 |
|
IP |
IP4X |
|
外壳防护等级 |
|
IP |
IP4X |
|
局部放电（1.2Ur） |
|
pC |
≤20 |
