ENHNGDF

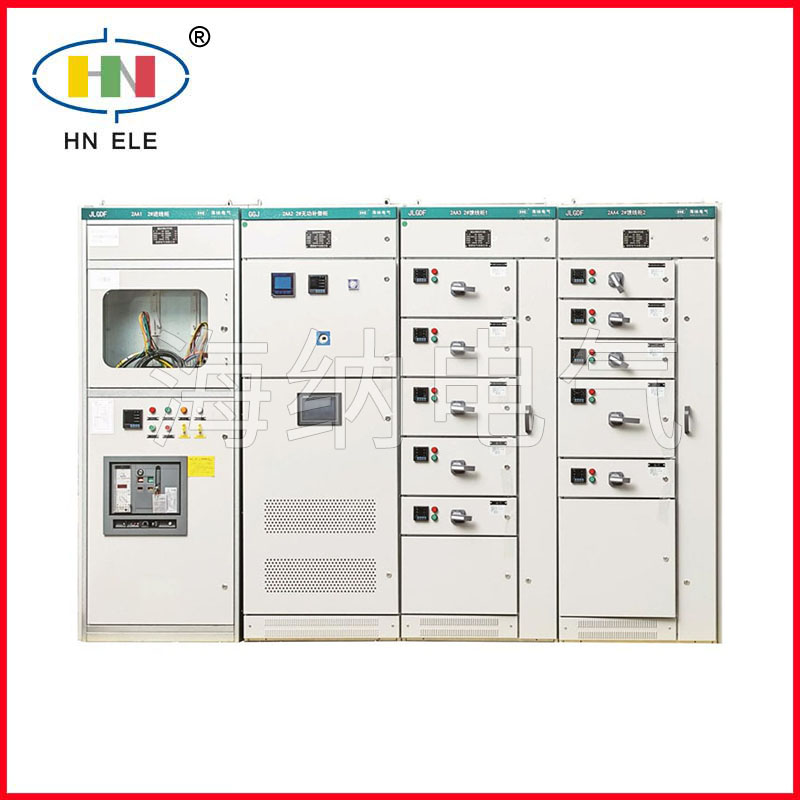

HNGDF型固定分隔式低压开关柜采用金属隔板实现单元间的彻底隔离，结构坚固且维护便捷。这一设计使其具备极高的安全等级，能有效防止故障扩散，确保供电的连续性。因此，该柜型特别适用于对供电稳定性和安全性有严苛要求的场合，如发电厂、石油化工、轨道交通、大型数据中心等，为关键电力负荷提供可靠保障。本产品符合标准：GB/T 7251、JB/T 9661、IEC 61439。
|
主电路额定电压（V） |
400 |
|
|
额定绝缘电压（V） |
690 |
|
|
频率（Hz） |
50（60） |
|
|
额定电流（A） |
水平母线 |
≤6300 |
|
垂直母线 |
≤1600 |
|
|
母线额定短时耐受电流(kA/1s) |
50、65、80、100 |
|
|
母线额定峰值耐受电流(kA) |
105、143、176、220 |
|
|
工频试验电压(V/min) |
主电路 |
2500 |
|
辅助电路 |
1760 |
|
|
母线 |
三相四线制 |
A、B、C、PEN |
|
三相五线制 |
A、B、C、PE、N |
|
|
外壳防护等级 |
IP41、IP40、IP31、IP30 |
|
|
出线单元规格 |
1/2，1，1.5，2，3 |
|
